高周波裁斷機依據產品工藝需求量身定制非標設備，利用高頻電磁波滲透加熱原理及增壓缸裁切技術組合配合高周波熔斷模具瞬間針對PVC、PVC夾網涂層膜熔接熱合及裁斷一次性完成的工藝，滿足塑料熱合+裁切一次完成并根據用戶需求定制設備功率/增壓缸壓力/操作系統及設備結構等；一站式提供高周波熔斷模具/生產工藝培訓及非標設備定制等。

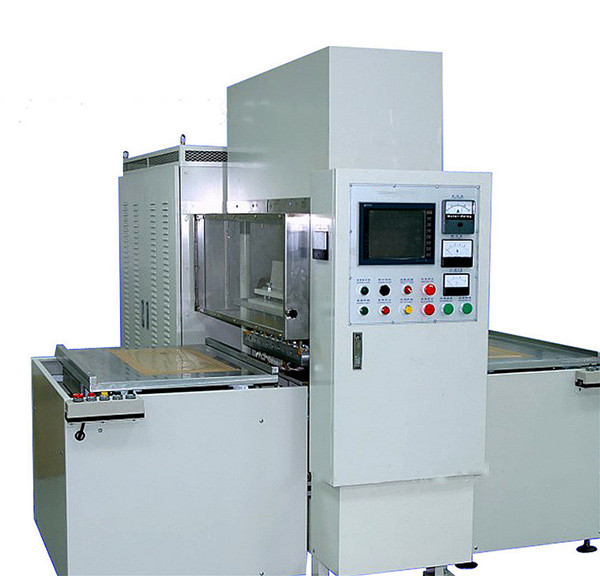

高周波裁斷機（JD-15KWRD）
1、進口高靈敏5557火花保護
2、自動過流保護及電流表限流保護
3、自動滑臺，左右交替使用
4、電磁波泄露符合行業標準
5、封閉式操作，更安全
6、增壓壓力可隨意調整
7、加厚鋼板嵌入焊接結構，結實可靠

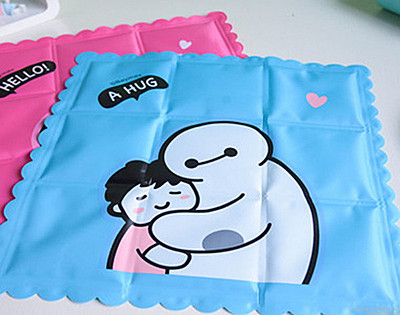

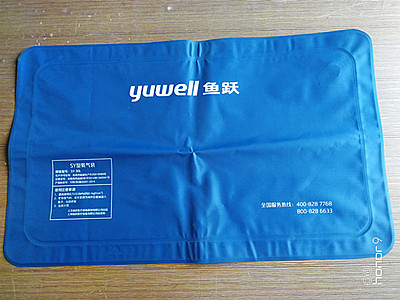

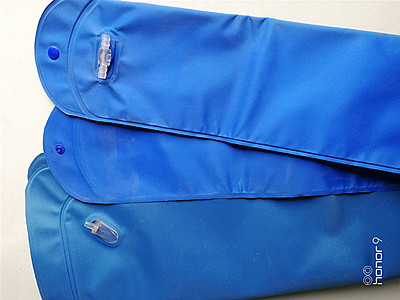

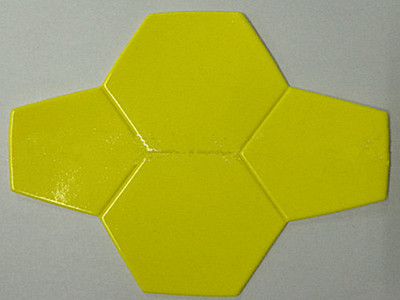

適用范圍：PVC、TPU涂層夾網膜熱合帶切邊工藝需求定制，如褥瘡床墊、TPU血壓帶、地毯、熱水袋、冰墊、氧氣袋、救生衣、牙刷包裝、吸塑紙板包裝等。
1、高周波頻率13.56MHz，符合行業標準
2、可依據工藝要求定制不同工作臺面尺寸
3、可依據工藝要求定制不同設備結構
4、自動滑臺包邊處理，操作更安全
5、增壓缸安裝板設計嵌入焊接工藝
6、龍門架四導柱結構，結構穩固
高周波裁斷機工作原理：被加工的PVC、TPU塑膠材質在電磁波電場內上、下電極間相互摩擦生熱使塑料分子瞬間發生極性化現象，配合相應的熔斷模具及增壓缸壓力使產品瞬間熔接熱合及瞬間裁切工藝。
設備型號 | JD-15KWRD | JD-25KWRD | JD-35KWRD |
設備功率 | 15KW | 25KW | 35KW |
高壓輸入 | 25KVA | 35KVA | 50KVA |
震蕩頻率 | 13.56MHz |
電源電壓 | 380V/50Hz |
加壓方式 | 增壓 |
電子管型號 | 8T85RB | 8T25RB | 8T87RB |
上壓板尺寸 | 定制 | 定制 | 定制 |
推盤板尺寸 | 定制 | 定制 | 定制 |
設備尺寸 | 定制 | 定制 | 定制 |
設備重量 | 以實物為準 | 以實物為準 | 以實物為準 |
高周波裁斷機主要配置：
1、電子管
采用日本原裝東芝電子管8T85RB；電子管核心部件具有性能平穩可靠、低故障、節能安全、壽命長等優點。
2、火花管
精選俄羅斯5557閘流管配合美之電高靈敏的電路板系統，因電流過大、模具不平或者材料雜質等原因?qū)е碌拇蚧鹉芩查g切斷高壓從而保護高頻模具的燒壞。
3、震蕩桶
采用自主研發高頻機震蕩桶，頻率穩定，出力強勁以及性能可靠；無錫金電電子設備有限公司根據不同產品、不同的機型以及不同的功率設計不同高頻桶。
